دستهبندی: سیستم های گرمایشی

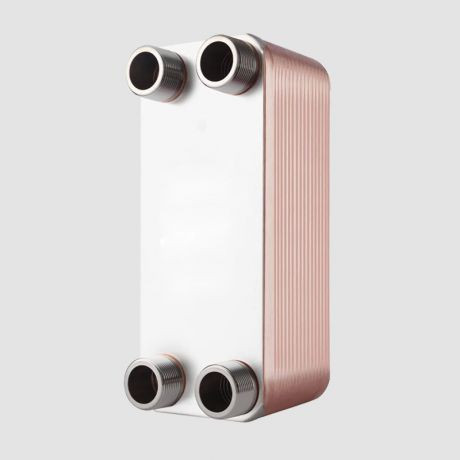

مبدل حرارتی صفحه ای هپاکو مدل HP150
برند:هپاکو
12 ماه
توضیحات
- مبدل صفحهای حرارتی استنلس استیل
- ظرفیت 75.000 کیلوکالری
- ورودی و خروجی 3/4 اینچ
- دبی 1500 لیتر در ساعت
نقد و بررسی
نقد و بررسی تخصصی مبدل حرارتی صفحهای هپاکو ظرفیت 75.000 کیلوکالری مدل HP-150
مبدل های حرارتی صفحهای هپاکو با راندمان حرارتی بالا و بازدهی مناسب جایگزین مناسبی برای مبدل های حرارتی رایج ( مانند مبدل های پوسته و لوله، منابع دو جداره، منابع کویلی ) میباشند. این مبدلها می توانند به صورت لحظه ای، سریع و کاملاً بهداشتی ( تمام سطوح مبدل های حرارتی هپاکو از جنس استنلس استیل 316 می باشد) آب گرم مصرفی را تامین نمایند. مبـدل هـای حرارتـی صفحهای هپاکو از نوع یکپارچه (Brazed) نسل جدید و پربازده مبدل های حرارتی صفحه ای است که با ضریب انتقال حرارت کلی 5000W/M2C دارای راندمان بسیار زیادی در انتقال گرما بین دو سیال میباشد.
مبدلهــای حرارتــی هپا کــو بــا تحمــل فشــار کارکرد دائــم تــا bar 30 و فشــار تســت bar 45 دارای محدوده کارکــرد دمائی -196 الی +200 درجه سانتیگراد میباشد. این مبدل ها با عمر بالا، دوام در کارآیی و راندمان، همچنین رسوب پذیری پائین بهترین انتخاب برای فرآیندهای انتقال گرما میباشند.
کاربرد های اصلی مبدل های حرارتی صفحهای هپاکو در صنعت تهویه مطبوع و سرد خانه با افزایش COP سیکل سرمایی، هیت پمپها (Heat Pump)، استخر، جکوزی، گرمایش از کف، گرمایش خورشیدی، نیروگاههای بادی و ...، بازیابی انرژی گرمایی خشک کن هوای فشرده (جایگزین 3 مبدل حرارتی)، خنککن روغنهای هیدرولیک و صنعتی، ماشینهای برش و جوشکاری با لیزر، سیستمهای ORC، پیل سوختی، صنایع غذائی، دارویی و شیمیائی، نفت، گاز و پتروشیمی، صنایع فولاد و ... میباشد.
بــرای اســتفاده از حداکثــر راندمــان مبــدل هــای حرارتــی هپاکو جریان در دو مدار بصورت موازی و با جهت مخالف یکدیگر، نصب بصورت ایستاده و اســتفاده از فیلتر صافی مناسب با فیلتر از جنس استنلس استیل الزامی است.
مبدل حرارتی صفحهای هپاکو مدل HP-150 دارای توان حرارتی 75.000 کیلوکالری در ساعت و دبی آب مصرفی 1500 لیتر در ساعت می باشد.
ویژگی های مبدل حرارتی صفحهای یکپارچه (Brazed) هپاکو
- ضریب انتقال حرارت کلی 5000W/M2C
- ساخته شده از استیل 316
- راندمان 95 درصد
- تا 40 درصد صرفه جویی در مصرف انرژی
- ابعاد کوچک در مقایسه با سایر مبدل های حرارتی
- تحمل فشار کارکرد 30 بار
- محدوده کارکــرد دمائی -196 الی +200 درجه سانتیگراد
دیاگرام مبدل حرارتی صفحه ای هپاکو
| مدل | لیتر در ساعت | S (Inch) | B (Inch) | H (mm) | W (mm) | D (mm) | kcal/hr |
|---|---|---|---|---|---|---|---|
| HP-40 | 400 | 1/2" | 3/4" | 193 | 84 | 45.8 | 20.000 |
| HP-50 | 500 | 3/4" | 3/4" | 193 | 84 | 50.4 | 25.000 |
| HP-60 | 600 | 3/4" | 3/4" | 193 | 84 | 55 | 30.000 |
| HP-80 | 800 | 3/4" | 3/4" | 193 | 84 | 68.8 | 40.000 |
| HP-100 | 1000 | 3/4" | 3/4" | 193 | 84 | 91.8 | 50.000 |
| HP-120 | 1200 | 3/4" | 3/4" | 193 | 84 | 101 | 60.000 |
| HP-150 | 1500 | 3/4" | 3/4" | 193 | 84 | 105.6 | 75.000 |
| HP-200 | 2000 | 1" | 1 1/4" | 311 | 111 | 64.2 | 100.000 |
| HP-250 | 2500 | 1" | 1 1/4" | 311 | 111 | 73.4 | 125.000 |
| HP-300 | 3000 | 1" | 1 1/4" | 311 | 111 | 87.2 | 150.000 |
| HP-350 | 3500 | 1" | 1 1/4" | 311 | 111 | 101 | 175.000 |
| HP-400 | 4000 | 1" | 1 1/4" | 311 | 111 | 114.8 | 200.000 |
| HP-500 | 5000 | 1 1/4" | 1 1/4" | 527 | 120 | 91.8 | 250.000 |
| HP-600 | 6000 | 1 1/4" | 1 1/4" | 527 | 120 | 110.2 | 300.000 |
| HP-750 | 7500 | 2" | 2" | 530 | 250 | 68.2 | 375.000 |
| HP-900 | 9000 | 2" | 2" | 530 | 250 | 82.0 | 475.000 |
| HP-1200 | 12000 | 2" | 2" | 530 | 250 | 105 | 600.000 |
| HP-1500 | 15000 | 2" | 2" | 530 | 250 | 128 | 750.000 |
| HP-1800 | 18000 | 2" | 2" | 530 | 250 | 174 | 900.000 |
جزئیات محصول
اطلاعات کلی
| مدل | HP-150 |
| نوع | مبدل صفحهای آب به آب |
| عملکرد | گرمایش آبگرم |
| کشور سازنده | تایوان |
مشخصات فیزیکی
| جنس بدنه | استنلس استیل 316 |
| ابعاد | 193*84*105 میلیمتر |
| وزن | 2.5 کیلوگرم |
مشخصات فنی
| محدوده دمای سیال | -196 الی +200 درجه سانتیگراد |
| ظرفیت گرمایش | 75,000 کیلوکالری75.000 کیلوکالری |
| دبی آب مصرفی | 1500 لیتر در ساعت |
| ورودی و خروجی طرف داغ | 3/4 اینچ |
| ورودی و خروجی طرف سرد | 3/4 اینچ |
خدمات پس از فروش
| گارانتی | هپاکو |
| مدت زمان گارانتی | 12 ماه ضمانت |
