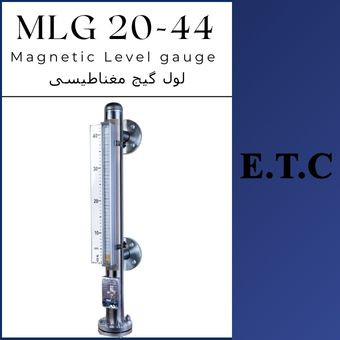

لول گیج مغناطیسی با توپی تیتانیوم تیپ MLG 20-44

دامنه عملکرد: لول گیج مغناطیسی تیپ MLG 20-44 Magnetic Level Gauge Type MLG 20-44

لول گیج مغناطیسی Magnetic Level Gauge تیپ MLG 20-44 جهت استفاده در بویلرها طراحی شده ، و متناسب با ابعاد و اندازه های موجود در بویلرها می باشد و با فلنجهای کربن استیل با سایزهای اتصال 1/2",3/4"#150,300 و همچنین1"#150 DN15,20,25PN16,25 با دمای کاری 300°C  یا 572°F  بر اساس استانداردهای DIN یا ANSI  تولید می شود .

طرز کار: لول گیج مغناطیسی تیپ MLG 20-44 Magnetic Level Gauge Type MLG 20-44

لول گیج مغناطیسی تیپ MLG 20-44 بر اساس قوانین فیزیکی نیروی شناوری و خاصیت جذب و دفع قطبهای غیر همنام و همنام آهنربا طراحی شده است . بدنه لول گیج ، لوله ای استوانه ای شکل می باشد که از ناحیه نازلهای مربوطه به صورت عمودی برروی مخازن نصب می گردد. مایع درونی مخزن از طریق نازل پایین به داخل لوله استوانه ای هدایت شده و توپی دارای آهنربای دائمی را شناور می سازد. با تغییر سطح مایع، توپی به حرکت درآمده و با روبروی هم قرار گرفتن آهنربای توپی و فلپها موجب چرخش و تغییر رنگ فلپها شده و در نتیجه سطح مایع درون مخازن نشان داده می شود.

طریقه‌ی نصب: لول گیج مغناطیسی تیپ MLG 20-44 Magnetic Level Gauge Type MLG 20-44

لول گیج مغناطیسی تیپ MLG 20-44  از محل فلنج های اتصال بر فلنج های مقابل بر روی بویلر نصب می شود. پس از نصب و اتصال فلنج های دستگاه به فلنج های مقابل و با اطمینان از آب بندی کامل، فلنج کور تحتانی را باز کرده و توپی همراه دستگاه را با توجه به علامت فلش روی آن (یا از سمتی که آهنربا داخل توپی قراردارد) به سمت بالا داخل لوله اصلی دستگاه وارد کرده و فلنج کور را پس از قراردادن در جای  خود ، کاملاً محکم کرده و ولوهای بین نازل لول گیج و بویلر را به آرامی باز نمایید تا سیال  به داخل دستگاه وارد شود. بعد از وارد شدن سیال داخل لوله اصلی توپی تا جایی که سیال قراردارد بالا رفته و شناور شده و در محل خود قرار می گیرد. اگر از شرایط سختی و یاPH  آب بویلر اطمینان ندارید لطفا از توپی تیتانیوم جهت بویلر استفاده نمایید.

ویژگی ها لول گیج مغناطیسی تیپ MLG 20-44 Magnetic Level Gauge Type MLG 20-44

ویژگیهای استفاده از لول گیج مغناطیسی تیپ MLG 20-44 عیوض :

با توجه به تاثیر گذاری از طریق ایجاد میدان مغناطیسی و عدم ارتباط مکانیکی بین قطعات داخل و خارج مایع ، نسبت به   نمونه های شیشه ای آن با اطمینان بیشتری می توان  نصب کرد ، امکان دیدن سطح مایع درون مخازن از فواصل دور ، دارای قابلیت تغییر زاویه دید صفحه نشان دهنده ، مقاوم و غیر قابل نشت ، قابل ساخت برای حرارت و فشار کاری بالا،  قابل ساخت جهت نصب از کنار و بالای مخازن ، دارای قابلیت ارسال فرمانهای الکتریکی یا خروجی دیجیتال و آنالوگ ، قابل تنظیم بودن موقعیت نصب سنسور ها ، امکان نصب سنسورهای بیشتر و افزایش ضریب عملکرد دستگاه.

اطلاعات محصول لول گیج مغناطیسی تیپ MLG 20-44 Magnetic Level Gauge Type MLG 20-44

 استفاده از لول گیج مغناطیسی تیپ MLG 20-44 عیوض :

شرکت عیوض اولین تولید کننده لول گیجهای مغناطیسی در ایران می باشد . با توجه به حساسیت لول گیج مغناطیسی تیپ MLG 20-44 لذا دارای بسته بندی مناسب و مختص این محصول می باشد که در کنار هر محصول دفترچه نصب و راه اندازی آن قرار دارد و اپراتور به راحتی می تواند آن را نصب و راه اندازی نماید . این محصول دارای پلاک مشخصات فنی و خط کش از متریال استنلس استیل می باشد که در مقابل نور خورشید مقاوم می باشد در صورتیکه لول گیجهای متفرقه دارای خط کش و پلاک آلومینیم می باشد که در مقابل نور خورشید اطلاعات فنی آن از بین بین می رود . این محصول دارای عایق حرارتی بسیار نازک اما دوام بالا دارد تا علاوه بر افزایش کیفیت آن دارای زیبایی نیز باشد . مهمترین نکته اینکه در لول گیج مغناطیسی تیپ MLG 20-44 بدنه اصلی و نازلهای اتصال از لوله های بدون درز استفاده شده در صورتیکه در لول گیجهای متفرقه از لوله های درز دار استفاده می شود و لذا با توجه به اینکه این تجهیز در مخازن و ظروف تحت فشار مخصوصا بویلرها استفاده مشود این امر به شدت خطرناک است . در لول گیج مغناطیسی تیپ MLG 20-44 از فلنجهایی با ابعاد استاندارد و نیز پیچ و مهرهایی استاندارد استفاده میشود. فلنجهای این تیپ از لول گیج دارای آبکاری ضد زنگ می باشد . با توجه به اینکه پرسنل واحد جوشکاری دارا مدارک معتبر از مرکز جوش ایران و نیز دستگاههای اتوماتیک می باشند لذا کیفیت جوشهای داده شده بسیار بالا می باشد. در لول گیجهای تولیدی شرکت عیوض رنگ دو تا از فلپهایی ابتدایی لول گیج زرد می باشد و در صورتیکه به هر دلیلی فلوتر آن سوراخ شود اپراتور متوجه آن خواهد شد . لول گیجهای تولیدی شرکت عیوض دارای استاندارد ملی ایران و نشان CE اروپا می باشند .
