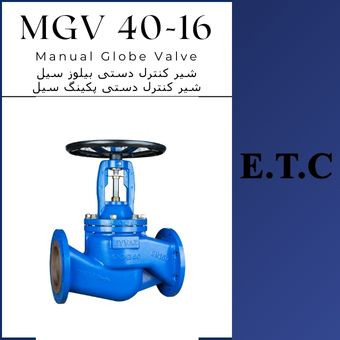

شیر سوزنی دستی (بیلوزدار) تیپ MGV 40-16

برند:عیوض(آذرسام)
سایز
12 ماه

22,300,000 9%

20,100,000
توضیحات


اطلاعات محصول:

  • نام محصول : شیر سوزنی دستی (بیلوزدار) تیپ MGV 40-16
  • کد محصول : MGV 40-16
  • نام انگلیسی : Manual Globe Valve (Bellows Seal) Type MGV 40-16
نقد و بررسی

دامنه عملکرد: شیر سوزنی دستی (بیلوزدار) تیپ MGV 40-16 Manual Globe Valve (Bellows Seal) Type MGV 40-16

شیر سوزنی دستی (بیلوزدار) Manual Globe Valve تیپ MGV 40-16 یا همان گلوب ولو Globe Valve که به صورت دستی کنترل می شود ، جهت باز یا بسته شدن جریان خطوط و یا کنترل دبی خطوط و ثابت نگه داشتن آن در رنج تنظیمی مورد استفاده قرار می گیرد. این دستگاه از سایز DN15 تا DN250 با فشار نامی PN16 و نهایت دمای کاری 350℃ و بر اساس استاندارد DIN تولید می شود و در سایتهای مختلف صنعتی و تاسیسات برای خطوط بخار ، روغن داغ و سایر مایعات و گازهای غیر قابل اشتعال مورد استفاده  قرار  می گیرد.

طرز کار: شیر سوزنی دستی (بیلوزدار) تیپ MGV 40-16 Manual Globe Valve (Bellows Seal) Type MGV 40-16

 جهت کنترل میزان دبی و یا باز و بستن مسیر جریان در شیر سوزنی دستی (بیلوزدار) تیپ MGV 40-16 یا همان گلوب ولو ، هندویل (فلکه) بالای شیر را چرخانده و موجب تغییر وضعیت شفت متصل به پلاگ شده و در نتیجه فاصله بین سیت و پلاگ را تغییر  می دهد که در نتیجه دبی سیال بدینوسیله قابل کنترل شده و یا کلا مسدود می گردد. با توجه به استفاده قطعه آکاردئونی (نقش مکانیکال سیل) جهت آببندی بین بونت و بدنه از این شیر می توان با اطمینان بیشتر در دماهای بالا استفاده نمود .



طریقه‌ی نصب: شیر سوزنی دستی (بیلوزدار) تیپ MGV 40-16 Manual Globe Valve (Bellows Seal) Type MGV 40-16

شیر سوزنی دستی (بیلوزدار) تیپ MGV 40-16 یا همان گلوب ولو به صورت فلنجی Flanged تولید شده و با قرار دادن واشر میان فلنجهای اتصال جهت آببندی و بستن پیچ و مهره های از پیش تهیه شده بر روی خطوط مورد نظر نصب می گردد . این شیر بدون محدودیت در همه جهات هم به صورت افقی و هم به صورت عمودی نصب می گردد.

ویژگی ها شیر سوزنی دستی (بیلوزدار) تیپ MGV 40-16 Manual Globe Valve (Bellows Seal) Type MGV 40-16

در شیر سوزنی دستی (بیلوزدار) تیپ MGV 40-16 یا همان گلوب ولو با توجه به اینکه متریال بدنه از چدن نشکن (GGG40.3) استفاده شده و نیز با عنایت به اینکه دارای سیت و پلاگ از خانواده فولادهای ضد زنگ استفاده شده دارای استحکام بالا می باشد . این محصول در دو تیپ با آبندی بیلوز و پکینگ تولید می شود . نوع بیلوز دار را در دماههای بالا مخصوصا روغن داغ میتوان استفاده نمود و با توجه به اینکه هم دارای بیلوز و هم دارای پکینگ می باشد دارای آبندی مناسب است. نوع معمولی که بیلوز ندارد و فقط دارای آببندی پکینگ می باشد در مصارف عمومی می توان استفاده نمود . شیرسوزنی دستی MGV 40-16 (بیلوزدار) یا همان گلوب ولو تولیدی شرکت عیوض دارای رنگ آمیزی کوره ای جهت استحکام بالا می باشد. و نیز با توجه به بسته بندی مناسب، حمل آن را آسان می نماید .
