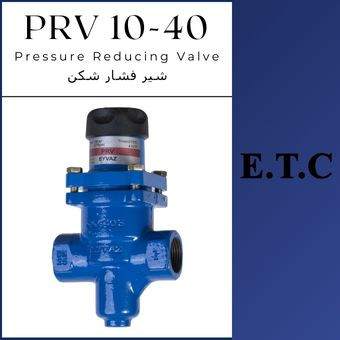

شیر کاهش دهنده فشار تیپ PRV 10-40

برند:عیوض(آذرسام)
سایز
1/2 اینچ
3/4 اینچ
1 اینچ
6 ماه

13,200,000 9%

12,000,000
توضیحات


اطلاعات محصول:

  • نام محصول : شیر کاهش دهنده فشار تیپ PRV 10-40
  • کد محصول : PRV 10-40
  • نام انگلیسی : Pressure Reducing Valve Type PRV 10-40
نقد و بررسی

دامنه عملکرد: شیر کاهش دهنده فشار تیپ PRV 10-40 Pressure Reducing Valve Type PRV 10-40

شیر کاهش دهنده فشار Pressure Reducing Valve یا PRV 10-40 جهت ثابت نگه داشتن فشار خط در رنج تنظیمی مورد نظر مورد استفاده قرار می گیرد . این دستگاه با دامنه تنظیم فشار از 8.6 ~ 0.14 بار در سه سایز "1/2 , "3/4 , "1  به صورت دنده ای تولید می شود . شیر کاهش دهنده فشار یا PRV 10-40 جهت خطوط مایعات ، بخار و گازهای غیر قابل اشتعال مورد استفاده قرار می گیرد.

طرز کار: شیر کاهش دهنده فشار تیپ PRV 10-40 Pressure Reducing Valve Type PRV 10-40

شیر کاهش دهنده فشار یا PRV 10-40 با تنظيم مقدار نيروي فنر و اعمال آن به سطح بلوز و پلاگ از يك طرف و وارد شدن فشار بخار خروجي بر سطح بلوز وپلاگ از طرف ديگر ، ميزان دبي خروجي در حد مشخصي تثبيت مي شود كه درنتيجه كنترل ميزان فشار خروجي بدين وسيله امكان پذير مي گردد.

طریقه‌ی نصب: شیر کاهش دهنده فشار تیپ PRV 10-40 Pressure Reducing Valve Type PRV 10-40

شیر کاهش دهنده فشار یا فشار شکن تیپ PRV Type 40 باید در خط لوله های افقی نصب شود و جهت جریان عبوری از ولو باید هم جهت با علامت فلش روی آن باشد.

ویژگی ها شیر کاهش دهنده فشار تیپ PRV 10-40 Pressure Reducing Valve Type PRV 10-40

ولو کاهش دهنده فشار یا PRV Type 40 با توجه به نوع طراحی دارای حجم کوچک بوده و به راحتی در بسیاری از خطوط می تواند مورد استفاده قرار گیرد. یک پین داخل درپوش دارد و جهت قفل کردن شیر در فشار تنظیمی مورد استفاده قرار می گیرد .

اطلاعات محصول شیر کاهش دهنده فشار تیپ PRV 10-40 Pressure Reducing Valve Type PRV 10-40

شیر کاهش دهنده فشار یا PRV Type 40 دارای بدنه از چدن نشکن  و دارای سیت و پلاگ از متریال فولادهای ضد زنگ Stainless Steel می باشد که موجب بالا بردن استحکام شیر می شود. این شیر دارای رنگ آمیزی کوره ای می باشد که استحکام شیر را افزایش می دهد .



اجزای شیر فشار شکن Assembling Plan and Parts material pressure ReducingValve





ردیف

نام قطعه

Part Name

Material

1

بدنه

Body

GGG 40.3

2

پلاگ

Plug

Stainless steel

3

سیت

Seat

Stainless steel

4

واشر

Gasket

Metal Core Graphite

5

بیلوز

Bellows

S.S 316Ti/316L

6

فنر تنظیم فشار

Pressure Adjusting Spring

Carbon Steel

7

بونت

bonnet

Aluminum

8

پیچ درپوش

Cap Bolt

Carbon Steel

9

ولوم تنظیم فشار

Pressure Adjusting Volume

Poly Propylene

10

پین قفل کننده

Locker Pin

Carbon Steel

11

درپوش

Cap

Poly Propylene
