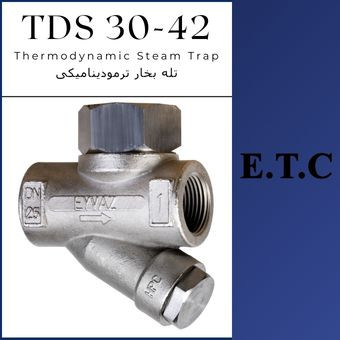

تله بخار ترمودینامیکی تیپ TDS 30-42

تله بخار ترمودینامیکی تیپ TDS 30-42

برند:عیوض(آذرسام)
سایز
6 ماه

11,300,000 9%

10,200,000
توضیحات

اطلاعات محصول:

  • نام محصول : تله بخار ترمودینامیکی تیپ TDS 30-42
  • کد محصول : TDS 30-42
  • نام انگلیسی : Thermodynamic Steam Trap Type TDS 30-42
نقد و بررسی

دامنه عملکرد: تله بخار ترمودینامیکی تیپ TDS 30-42 Thermodynamic Steam Trap Type TDS 30-42

تله بخار ها Steam traps جهت خارج کردن کندانس از خطوط بخار مورد استفاده قرار می گیرند. تله بخار ترمودینامیکی Thermodynamic Steam Trap تیپ TDS 30- 42 از سایز DN15 تا DN25 و یا1/2" تا 1" به صورت دنده ای Threaded با فشار کاری 42bar و نهایت دمای کاری  400°C و  بر اساس استانداردهای DIN یا ANSI تولید می شود .



طرز کار: تله بخار ترمودینامیکی تیپ TDS 30-42 Thermodynamic Steam Trap Type TDS 30-42

در خطوط بخار و تجهیزات مربوط به آن ، کل بخار یا مقداری از آن در اثر تبادل حرارت و انتقال انرژی حرارتی در تماس با محیط پیرامون خود به کندانس تبدیل می شود. کندانس بوجود آمده ضمن ایجاد ضربه های قوچ به خطوط لوله می تواند دمای سیستم را کاهش دهد و مانع حرکت مناسب بخار در داخل لوله ها گردد. برای جلوگیری از موارد فوق و بالا بردن راندمان سیستم و نیز جهت انتقال حداکثر انرژی حرارتی  و استفاده بهینه از آن  می بایست کندانس ایجاد شده بلافاصله از سیستم خارج شده و به منابع کندانس هدایت شود ؛ این عمل توسط تله بخار صورت می گیرد. تله بخار ترمودینامیکی تیپ TDS 30-42  به تراپ های دیسکی مشهور می باشند.  عملکرد این تراپ ها بر اساس یک دیسک و نشیمنگاه مسطح و قوانین ترمودینامیکی می باشد. به منظور  جلوگیری از خورندگی های محیطی ، سطح بیرونی این تراپ به روش(ENP) از ماده ای به جنس کروم پوشیده می شود. کاربرد این نوع تراپ به علت  سادگی ساختار ، حجم و وزن کم ، قابلیت نصب در جهات مختلف ، استفاده در فشار های بالا ، ظرفیت تخلیه بالا نسبت به حجم خود ،  مقاومت در برابر یخ زدگی ، خوردگی و ضربه های قوچ ، در خطوط انتقال بخار ، خشک کننده ها ، ماشین های اتوکلاو و ... بسیار زیاد است.

طریقه‌ی نصب: تله بخار ترمودینامیکی تیپ TDS 30-42 Thermodynamic Steam Trap Type TDS 30-42

تله بخار ترمودینامیکی تیپ TDS 30-42 می توانند هم به صورت افقی هم به صورت عمودی نصب گردند. جهت جریان در داخل تراپ می بایست مطابق فلش روی بدنه آن باشد .



ویژگی ها تله بخار ترمودینامیکی تیپ TDS 30-42 Thermodynamic Steam Trap Type TDS 30-42

در تله بخار ترمودینامیکی Thermodynamic Steam Trap تیپ TDS 30-42 در بعضی مواقع به سفارش مشتری می توان پوششی از جنس استنلس استیل (Stainless Steel) یا همان فولاد ضد زنگ جهت قرار گرفتن بر روی درپوش استفاده کرد تا با ایجاد عایقی از هوا مانع از اتلاف انرژی و محافظت از تراپ در برابر عوامل خارجی مانند باد ، باران ، تغییرات درجه حرارت محیط و... شود. در برخی مواقع نیز می توان جهت تله بخار ترمودینامیکی تیپ TDS 30-42 شیر تخلیه تعبیه نمود تا از آن جهت تخلیه هوا یا گازهای زائد و کندانس استفاده نمود .
