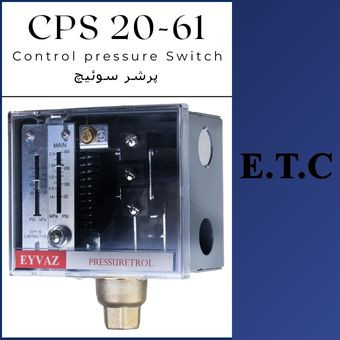

سوئیچ کنترل فشار (پرشر سوئیچ) تیپ CPS 20-61

سوئیچ کنترل فشار (پرشر سوئیچ) تیپ CPS 20-61

برند:عیوض(آذرسام)
فشارکاری
6 ماه

14,100,000 9%

12,700,000
توضیحات

اطلاعات محصول:

  • نام محصول : سوئیچ کنترل فشار (پرشر سوئیچ) تیپ CPS 20-61
  • کد محصول : CPS 20-61
  • نام انگلیسی : Control Pressure Switch Type CPS 20-61
نقد و بررسی

دامنه عملکرد: سوئیچ کنترل فشار (پرشر سوئیچ) تیپ CPS 20-61 Control Pressure Switch Type CPS 20-61

پرشرسوئیچ تیپ CPS 20-61   جهت کنترل کردن مقدار فشار داخل سیستمها مورد استفاده قرار می گیرد. این دستگاه جهت کنترل فشار 5 psi تا 300 psi  طراحی شده است. .این دستگاه قابلیت ON  و  OFF با اختلاف فشار 6 psi تا 50 psi  را در سه رنج مختلف دارد.برای دمای محیط -37… 66°C ) ( مناسب است. این تجهیز با کانکشن ¼” دنده ای قابل نصب می باشد. کاربرد آن در بویلر های بخار ،خطوط تحت فشار و.... می باشد .

طرز کار: سوئیچ کنترل فشار (پرشر سوئیچ) تیپ CPS 20-61 Control Pressure Switch Type CPS 20-61

اساس کار دستگاه  پرشرسوئیچ تیپ CPS 20-61 الکترومکانیکی می باشد. افزایش میزان فشار داخل سیستم متصل به پرشر سوئیچ ، دیافراگم این سیستم  را  تحریک کرده و نیروی وارده را به اهرم مربوطه  انتقال می دهد. در نهایت تغییر وضعیت میکروسوئیچ ، حالت off به حالت On را در تجهیز به همراه خواهد داشت . از طرف دیگر نیروی فنر متصل به پیچ تنظیم  در مقابل نیروی دیافراگم قابل تغییر وتنظیم می باشد و برای کنترل تعادل بین نیروی دیافراگم و نیروی فنر ست پوینت یک مکانیزم با نیروی فنر دیگری حاکم است که می توان با تنظیم نیروی این فنر گیج ∆P را کنترل نمود . سپس با رسیدن میزان فشار به نقطه تنظیمی ∆P منجر به دادن سوئیچ و برگرداندن آن به وضعیت قبلی را خواهد داشت.



طریقه‌ی نصب: سوئیچ کنترل فشار (پرشر سوئیچ) تیپ CPS 20-61 Control Pressure Switch Type CPS 20-61

در پرشرسوئیچ تیپ CPS 20-61 در مواردی که دما پایین تر از 110°C باشد پرشر سوییچ به صورت عمودی و به طور مستقیم  بر روی سیستم نصب می شود و در مواردی که دما بیشتر از 110°C  باشد همراه با یک لوپ (سیفون)  به صورت عمودی بر روی مخازن یا خطوط مورد بحث قابل نصب می باشد. توضیحات کامل در بورشور نصب وراه اندازی به تفصیل بیان شده است.
