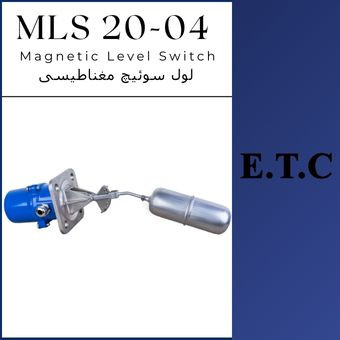

لول سوئیچ مغناطیسی تیپ MLS 20-04

لول سوئیچ مغناطیسی تیپ MLS 20-04

برند:عیوض(آذرسام)
1سال

19,000,000 9%

17,200,000
توضیحات

اطلاعات محصول:

  • نام محصول : لول سوئیچ مغناطیسی تیپ MLS 20-04
  • کد محصول : MLS 20-04
  • نام انگلیسی : Magnetic Level Switch Type MLS 20-04
نقد و بررسی

دامنه عملکرد: لول سوئیچ مغناطیسی تیپ MLS 20-04 Magnetic Level Switch Type MLS 20-04

لول سوئیچ مغناطیسی تیپ MLS 20-04 جهت کنترل کردن سطح مایعات در ارتفاعی که آن را نصب می کنیم مورد استفاده قرار می گیرد. این دستگاه در فشار نامی PN10 و اتصال فلنجی و دمای کاری 150°C یا 302° F تولید می شود.از این تجهیز در مخازن آب ، دی اریتور Deaerator ،تانکهای سوخت Fuel tank ، مخازن کندانس Condense Tank ، منابع تحت فشار ،تانکهای اسید Acid Tank، تصفیه خانه های آب و ... استفاده می شود.

طرز کار: لول سوئیچ مغناطیسی تیپ MLS 20-04 Magnetic Level Switch Type MLS 20-04

اساس کار دستگاه لول سوئیچ مغناطیسی تیپ MLS 20-04 الکترومکانیکی می باشد. با تغییر سطح مایع ، توپی  متصل به میله دستگاه در جهت بالا و پائین (عمودی) به حرکت در می آید. این حرکت از طریق اهرم ارتباطی به آهنربای تعبیه شده در انتهای اهرم انتقال می یابد و موجب دفع و تغییر وضعیت آهنربای موجود در پشت فلنج و داخل محفظه می شود و در نتیجه لیمیت سوئیچ تعبیه شده در داخل دستگاه را قطع و یا وصل می نماید . بدین طریق می توان فرمانهای ON-OFF را به مدارهای الکتریکی ارسال و تجهیزات الکتریکی مختلفی از جمله الکتروپمپ ها ، سلونوئیدولوها و غیره را کنترل نمود. به دلیل عدم ارتباط مکانیکی و الکتریکی بین قطعات داخل و خارج مایع، با امنیت بیشتری میتوان نصب کرد. همچنین با توجه به سوراخهای تعبیه شده بر روی اهرم ارتباطی این دستگاه و با جابه جایی پینها میدان بازی شناور را می توان تغییر و  ارتفاع تحت کنترل قابل تنظیم می باشد. نوسانات سریع مایع باعث قطع یا وصل مدار نمی شود . کلیه قطعات داخل مایع از جنس استنلس استیل بوده و دارای عمر طولانی می باشد. دستگاه در مقابل نفوذ آب، دارای آببندی کامل می باشد.

طریقه‌ی نصب: لول سوئیچ مغناطیسی تیپ MLS 20-04 Magnetic Level Switch Type MLS 20-04

دستگاه لول سوئیچ تیپ MLS 20-04 بر روی دیواره ی مخازن مورد بحث به صورت افقی  قابل نصب می باشد. جهت نصب این دستگاه ، ابتدا باید فلنج  مقابل مخصوص ساخت این شرکت را قبلا بر روی مخازن و در محل مورد نظر جوش داده و سپس دستگاه را به صورت افقی به وسیله پیچ و مهره های  موجود، بر روی فلنج جوش شده بست و موقعیت آن را به صورت دقیق تثبیت نمود.
