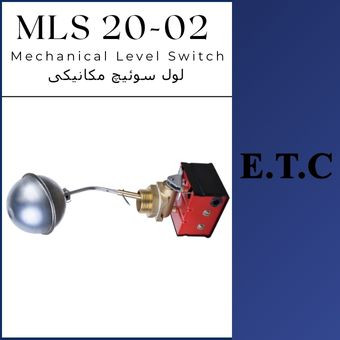

لول سوئیچ مایعات تیپ MLS 20-02

لول سوئیچ مایعات تیپ MLS 20-02

برند:عیوض(آذرسام)
1 سال

8,600,000 9%

7,800,000
توضیحات

اطلاعات محصول:

  • نام محصول : لول سوئیچ مایعات تیپ MLS 20-02
  • کد محصول : MLS 20-02
  • نام انگلیسی : Mechanical Level Switch Type MLS 20-02
نقد و بررسی

دامنه عملکرد: لول سوئیچ مایعات تیپ MLS 20-02 Mechanical Level Switch Type MLS 20-02

لول سوئیچ تیپ MLS 20-02 جهت کنترل کردن سطح مایعات در ارتفاعی که آن را نصب می کنیم مورد استفاده قرار می گیرد. این دستگاه در فشار کاری 6bar و سایز اتصال دنده ای 1"BSP و دمای کاری 100°C یا 212° F تولید می شود . از این تجهیز در مخازن آب ،دی اریتور ، تانکهای سوخت،مخازن کندانس و ... استفاده می شود.

طرز کار: لول سوئیچ مایعات تیپ MLS 20-02 Mechanical Level Switch Type MLS 20-02

اساس کار دستگاه لول سوئیچ مکانیکی تیپ MLS 20-02 الکترومکانیکی می باشد. با تغییر سطح مایع ، توپی  متصل به میله دستگاه در جهت بالا و پائین (به صورت عمودی) به حرکت در می آید. این حرکت عمودی توپی از طریق اهرم ارتباطی به میله تحریک کننده میکروسوئیچ انتقال می یابد و دو عدد لیمیت سوئیچ تعبیه شده در داخل دستگاه را قطع و یا وصل می نماید . بدین طریق می توان فرمانهای ON-OFF را به مدارهای الکتریکی ارسال و تجهیزات الکتریکی مختلفی از جمله الکتروپمپ ها ، سلونوئیدولوها و غیره را کنترل نمود. همچنین با توجه به سوراخ های تعبیه شده بر روی اهرم توپی این دستگاه، ارتفاع تحت کنترل و قابل تنظیم می باشد . این تجهیز با داشتن دو عدد لیمیت سوئیچ مجزا امکان استفاده در مدارهای الکتریکی متفاوت را دارد.

طریقه‌ی نصب: لول سوئیچ مایعات تیپ MLS 20-02 Mechanical Level Switch Type MLS 20-02

دستگاه کنترل کننده سطح لول سوئیچ مکانیکی تیپ MLS 20-02 بر روی دیواره ی مخازن از محل اتصال دنده ای ، به صورت افقی  قابل نصب می باشد. جهت نصب این دستگاه ، باید بوشنی به سایز "1 را قبلا بر روی مخازن تعبیه کرده و سپس دستگاه را به صورت دنده ای بر روی آن مونتاژ کرد .  همچنین مهره ای در محل اتصال دستگاه وجود دارد که از طریق آن می توان موقعیت دستگاه را به صورت دقیق تثبیت کرد. در شکلهای زیر مدار سیم بندی این تجهیز ترسیم شده که در آن A جهت پر کردن و B  جهت خالی کردن مخازن استفاده می شود .
