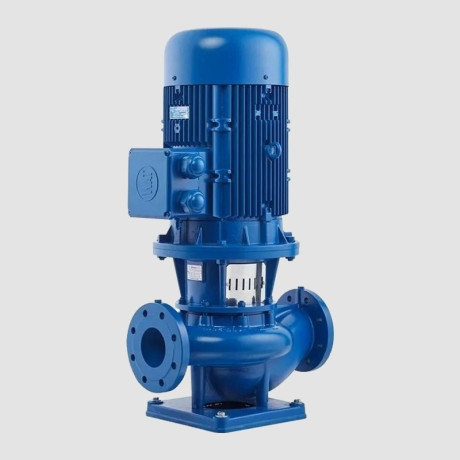

پمپ سیرکوله زمینی سمپا TKF-I-40-125 سه فاز 2.2 کیلووات

پمپ سیرکوله زمینی سمپا TKF-I-40-125 سه فاز 2.2 کیلووات

برند:سمپا
12ماه
88,000,000
توضیحات
  • پمپ سیرکولاتور خطی سایز 1 1/2 اینچ (فلنچ DN40)
  • حداکثر هد 26.82 متر
  • حداکثر دبی 25.42 مترمکعب در ساعت
  • فاصله ورودی و خروجی 300 میلیمتر
  • الکتروموتور 2.2 کیلووات 2900 دور
  • برق مصرفی سه فاز
نقد و بررسی

نقد و بررسی تخصصی پمپ سیرکولاتور زمینی سمپا Sempa مدل TKF-I-40-125 سه فاز 2.2 کیلووات

پمپ های سیرکولاتور خطی (سانتریفیوژ خطی) سری TKF-I از برند سمپا (SEMPA) ترکیه به‌عنوان یکی از بهترین انتخاب‌ها برای گردش سیالات در سیستم‌های گرمایشی، سرمایشی و تهویه مطبوع شناخته می‌شوند. این سری با طراحی خطی، بدنه مقاوم، راندمان بالا و تنوع در مدل‌ها، توانسته جایگاه ویژه‌ای در صنایع مختلف از جمله تأسیسات ساختمانی، صنعتی و استخرها پیدا کند. مدل TKF-I-40-125 تک‌فاز با دور موتور 2900 RPM برای کاربری‌های مسکونی، تجاری و صنعتی با نیاز به دبی و فشار متوسط طراحی شده است.

این مدل با ساختار خطی و ورودی و خروجی هم‌راستا، نصب و راه‌اندازی آسانی دارد و به دلیل طراحی فلنجی مطابق استاندارد EN 1092-2 / PN16، در سیستم‌های لوله‌کشی استاندارد بدون نیاز به تغییرات گسترده قابل اجرا است. موتور این پمپ از نوع سه فاز می‌باشد.

پمپ‌های سری TKF-I در مدل‌های مختلفی عرضه می‌شوند که هرکدام دارای توان، دبی، هد و سرعت چرخش متنوع هستند. این سری شامل مدل‌هایی با موتورهای تک فاز و سه فاز بوده و دور موتورهای متفاوتی را ارائه می‌دهد که متناسب با نیازهای متنوع پروژه‌های تأسیساتی انتخاب می‌شوند.

یکی از ویژگی‌های مهم این سری، طراحی خطی آن است که باعث می‌شود ورودی و خروجی پمپ در یک راستا قرار بگیرند. این طراحی نصب و راه‌اندازی پمپ را در خطوط لوله تسهیل کرده و از نیاز به تغییرات گسترده در سیستم‌های لوله‌کشی جلوگیری می‌کند. علاوه بر این، پمپ‌های TKF-I به‌صورت تک‌مرحله‌ای ساخته شده‌اند که موجب کاهش مصرف انرژی و افزایش بازدهی سیستم می‌شود.

ساختار مقاوم و متریال باکیفیت پمپ سیرکوله سمپا سری TKF-I

بدنه این پمپ از چدن GG25 ساخته شده که علاوه بر استحکام بالا، در برابر زنگ‌زدگی و خوردگی ناشی از رطوبت و مواد شیمیایی مقاوم است. پروانه آن از چدن تولید شده که علاوه بر استحکام مکانیکی بالا، در محیط‌های مرطوب عملکرد طولانی‌مدت دارد.

شافت پمپ از استنلس استیل AISI 420 ساخته شده که مقاومت بالایی در برابر سایش و خوردگی دارد. همچنین، سیستم آب‌بندی مکانیکال سیل آن از جنس گرافیت، سرامیک و NBR بوده که از نشت سیال جلوگیری کرده و نیاز به تعمیر و نگهداری مداوم را کاهش می‌دهد.

کاربردهای پمپ‌های خطی سمپا سری TKF-I

با توجه به دور موتور پایین‌تر و عملکرد بهینه در فشارهای کمتر، این مدل در کاربردهای زیر ایده‌آل است:

  • سیستم‌های گرمایش و سرمایش خانگی و تجاری (سیرکولاسیون آب در بویلرها، چیلرها و رادیاتورها)
  • گردش آب در استخرها و مجموعه‌های ورزشی
  • سیستم‌های تهویه مطبوع (HVAC) برای گردش آب سرد و گرم در چیلرها و فن‌کویل‌ها
  • سیستم‌های آبرسانی و تأسیسات صنعتی کوچک که نیاز به فشار بالا ندارند

جهت کسب اطلاعات بیشتر، دریافت مشاوره خرید  و قیمت پمپ سیرکولاتور می‌توانید با کارشناسان ما در اِچ‌وَک از طریق شماره‌های زیر تماس بگیرید.

ویژگی های پپمپ سیرکوله زمینی سمپا TKF-I-40-125 سه فاز 2.2 کیلووات

  • نوع پمپ: سیرکولاتور (سانتریفیوژ) خطی زمینی تک دور
  • الکتروموتور 2.2 کیلووات 2900 دور سه فاز
  • قطر ورودی و خروجی: DN 40 (1.5 اینچ)
  • قطر پروانه: 125 میلی‌متر
  • حداکثر دبی (آبدهی): 25.42 مترمکعب بر ساعت
  • حداکثر هد (فشار): 26.82 متر
  • فشار کاری: 10 بار
  • دمای کاری: از 25- تا 140+ درجه سانتی‌گراد
  • نوع آب‌بندی: مکانیکال سیل مقاوم در برابر سایش
  • نوع اتصال: فلنجی مطابق استاندارد EN 1092-2 / PN16
  • جنس بدنه: چدن داکتیل با پوشش ضد خوردگی
  • جنس پروانه: چدن، فولاد ضدزنگ یا برنز (بسته به سفارش)
  • مجهز به پروانه بالانس شده مطابق استاندارد ISO 1940
  • دارای یاتاقان‌های تقویت‌شده برای کاهش لرزش و افزایش طول عمر
  • بهره‌گیری از الکتروموتور استاندارد IEC با راندمان بالا
  • مناسب برای سیستم‌های گرمایشی، سرمایشی، تهویه مطبوع و گردش آب
  • نصب آسان به دلیل طراحی خطی و هم‌راستایی ورودی و خروجی

منحنی هد و دبی پمپ سیرکولاتور زمینی سمپا سری TKF-I با الکتروموتور 2900 دور

منحنی هد و دبی پمپ سیرکولاتور زمینی سمپا سری TKF-I با الکتروموتور 2900 دور

ابعاد و اندازه پمپ سیرکولاتور خطی زمینی سمپا سری TKF-I

ابعاد و اندازه پمپ سیرکولاتور خطی زمینی سمپا سری TKF-I

مدل پمپ KW DN A B Lm L T H h1 h2 G g1 g2 S K Od وزن-kg
TKF-I-40-125 0.37 40 101 152 210 463 26 300 160 140 208 108 100 200 160 14 34
TKF-I-40-125 1.1 40 101 162 234 497 26 300 160 140 208 108 100 200 160 14 39
TKF-I-40-125 1.5 40 101 162 275 538 26 300 160 140 208 108 100 200 160 14 44
TKF-I-40-125 2.2 40 101 162 275 538 26 300 160 140 208 108 100 200 160 14 45
TKF-I-40-160 0.37 40 101 149 210 460 26 340 180 160 232 122 110 200 160 14 37
TKF-I-40-160 0.55 40 101 183 234 518 26 340 180 160 232 122 110 200 160 14 42
TKF-I-40-160 0.75 40 101 183 234 518 26 340 180 160 232 122 110 200 160 14 43
TKF-I-40-200 0.55 40 103 183 234 520 28 380 200 180 275 140 135 255 219 14 52
TKF-I-40-200 0.75 40 103 183 234 520 28 380 200 180 275 140 135 255 219 14 53
TKF-I-40-200 1.1 40 103 183 275 561 28 380 200 180 275 140 135 255 219 14 57



جدول قطعات پمپ سیرکولاتور زمینی سمپا سری TKF-I

جدول متریال پمپ سیرکولاتور زمینی سمپا سری TKF-I

کد قطعه نام قطعه
010 بدنه پمپ (Pump Casing)
030 پروانه (Impeller)
040 شافت (Shaft)
108 مکانیزم هواگیری (Air Purge)
125 مهره (Nut)
164 بوش فاصله مکانیکال سیل (Mechanical Seal Setting Sleeve)
165 مکانیکال سیل (Mechanical Seal)
170 کلید (Key)
220 اورینگ (O-Ring)
280 جعبه آب‌بندی (Seal Box)
321 پایه زمینی (Table)
390  (Washer)
403 مهره قفل (Throw Protection)
405 پیچ تنظیم (Set Screw)
406 پیچ اتصال (Connection Bolt)
409 درپوش تخلیه (Drain Plug)
857 پایه موتور (Motor Carrier)
جزئیات محصول


اطلاعات کلی

مدل TKF-I-40-125 2.2kw 3ph
نوع پمپ سیرکولاتور تک دور شفت مستقیم
عملکرد چیلر / مدار شوفاژ / برگشت آبگرم
کشور سازنده ترکیه

مشخصات فیزیکی

جنس پروانه چدنی
جنس بدنه چدنی
ابعاد 538*208*300 میلیمتر (طول*عرض*ارتفاع)
وزن 45 کیلوگرم

مشخصات فنی

محدوده دمای سیال 25- تا 140+ درجه سانتی‌گراد
هد 26.82 متر
دبی 25.42 متر مکعب در ساعت
نوع برق مصرفی سه فاز
قدرت موتور (وات) 2200 وات
دور موتور 2900 rpm
سایز اتصال (اینچ) 1/2 1
سایز اتصال (DN) 40
نوع اتصال فلنچ

خدمات پس از فروش

گارانتی شرکتی
مدت زمان گارانتی 12 ماه ضمانت + اصالت کالا
