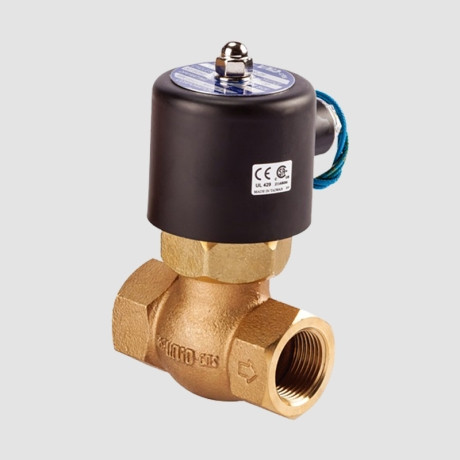

شیر برقی بخار 1 اینچ یونیدی US-25
برچسبها:
نقد و بررسی تخصصی شیر برقی بخار 1 اینچ یونیدی Unid نرمالی کلوز مدل US-25
شیر برقی بخار سری US محصولی از کمپانی یونی دی Uni-D تایوان بوده که در سایزهای 1/2 اینچ الی 2 اینچ جهت بخار با دمای حداکثر 185+ درجه سانتیگراد و ویسکوزسته حداکثر 20 cst مورد استفاده قرار میگردد. این شیر دارای عملکرد نرمالی کلوز Normally Closed همراه با دیافراگم متصل میباشد.
شیر برقی بخار یونیدی قابلیت کارکرد در فشار خیلی کم (0.5 بار) را دارا بوده و حداکثر فشار قابل تحمل در آن به 10 بار محدود میشود. جهت افزایش عمر کارکرد محصول، سیال مورد استفاده باید عاری از هرگونه آلودگی و بهصورت تمیز باشد. نصب این محصول به شکل افقی بوده و نصب عمودی توسط سازنده توصیه نمیگردد. جهت طولانی تر شدن عمر این محصول، بهتر است یک صافی برنجی (فیلتر Y-line) قبل از شیر نصب گردد.
شیر برقی بخار یونیدی Uni-D مدل US-25 با اتصالات دنده ای سایز 1 اینچ و حداکثر فشار کاری 10bar جهت قطع و وصل جریان سیال بخار در خطوط انتقال مورد استفاده قرار میگیرد. این محصول برای استفاده با سیالات خورنده مناسب نبوده و دارای حالت عادی "بسته" میباشد.
ویژگی های شیر برقی بخار نرمالی کلوز یونیدی Unid سری US
- نرمالی کلوز (Normally closed)
- برق مصرفی تک فاز 220 ولت
- فشار کاری برای سیال بخار 0.5 الی 10 بار
- حداکثر ویسکوزیته مایع 20 cst
- محدوده دمای سیال 5- الی 185+ درجه سانتیگراد
- جنس بدنه برنجی فورج (Forged Brass)
- ساخت تایوان
ابعاد و اندازه شیر برقی بخار یونیدی Unid سری US
| مدل | سایز اتصال | CV | نازل | L | H | D | وزن |
|---|---|---|---|---|---|---|---|
| US-15 | 1/2" | 4.0 | 17 mm | 82 mm | 125 mm | 58 mm | 1.6 کیلوگرم |
| US-20 | 3/4" | 6.0 | 17 mm | 82 mm | 125 mm | 58 mm | 1.67 کیلوگرم |
| US-25 | 1" | 12 | 22 mm | 91 mm | 133 mm | 58 mm | 2.02 کیلوگرم |
| US-35 | 1 1/4" | 18 | 30 mm | 111 mm | 141 mm | 58 mm | 3.1 کیلوگرم |
| US-40 | 1 1/2" | 22 | 30 mm | 111 mm | 144 mm | 58 mm | 3.1 کیلوگرم |
| US-50 | 2" | 48 | 50 mm | 163 mm | 175 mm | 58 mm | 6.82 کیلوگرم |
جزئیات محصول
اطلاعات کلی
| مدل | US-25 |
| نوع | شیر برقی تک ضرب |
| عملکرد | نرمالی کلوز |
| کشور سازنده | تایوان |
مشخصات فیزیکی
| جنس بدنه | برنجی |
| ابعاد | 91*80*160 میلیمتر (طول*عرض*ارتفاع) |
| وزن | 2 کیلوگرم |
مشخصات فنی
| سیال | بخار |
| محدوده دمای سیال | 5- الی 185+ درجه سانتیگراد |
| حداکثر فشار کاری | 0.5 الی 10 بار (بخار) |
| نوع برق مصرفی | تک فاز |
| سایز اتصال (اینچ) | 1 |
