برند : UNI-D
دستهبندی : تجهیزات کنترلی

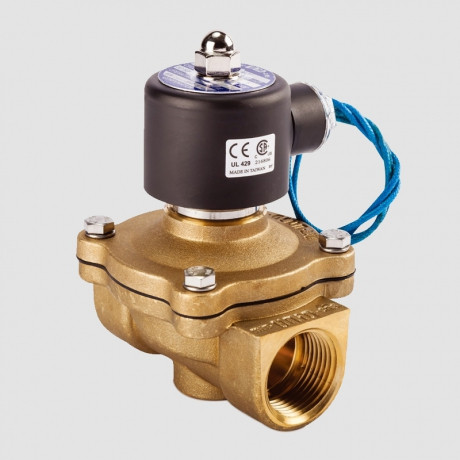

شیر برقی آب 1/4 1 اینچ یونیدی سری UW
برچسبها:
نقد و بررسی تخصصی شیر برقی آب 1 1/4 اینچ یونیدی Unid نرمالی کلوز مدل UW-35
شیر برقی آب یونی دی Uni-D محصولی ساخت این کمپانی تایوانی بوده که در سایزهای 1/2 اینچ الی 2 اینچ جهت آب و هوا مورد استفاده قرار میگردد. این شیر دارای عملکرد نرمالی کلوز Normally Closed همراه با دیافراگم متصل میباشد.
یکی از مزیت های شیر برقی آب یونیدی قابلیت کارکرد در فشار خیلی کم (0.5 بار) بوده و حداکثر فشار قابل تحمل در آن به 7.0 بار محدود میشود. جهت افزایش عمر کارکرد محصول، سیال مورد استفاده باید عاری از هرگونه آلودگی و بهصورت تمیز باشد. نصب اسن محصول به شکل افقی بوده و نصب عمودی توسط سازنده توصیه نمیگردد.
دمای سیال قابل کنترل توسط این شیر باید بین 5- درجه الی 80+ درجه سانتیگراد باشد، همچنین حداکثر ویسکوزیته توصیه شده مایع جهت کارکرد صحیح این شیر CST 20 میباشد. جهت طولانی تر شدن عمر این محصول، بهتر است یک صافی برنجی (فیلتر Y-line) قبل از شیر نصب گردد.
شیر برقی آب یونیدی Uni-D مدل UW-35 با اتصالات دنده ای سایز 1 1/4 اینچ و حداکثر فشار کاری 7 bar جهت قطع و وصل جریان سیال آب و مشابه در خطوط انتقال سیالات مورد استفاده قرار میگیرد. رنج دمای سیال در این مدل 5- الی 80+ درجه سانتیگراد بوده و عملکرد نرمالی کلوز (حالت عادی "بسته") دارد.
ویژگی های شیر برقی آب نرمالی کلوز یونیدی Unid سری UW
- نرمالی کلوز (Normally closed)
- برق مصرفی تک فاز 220 ولت
- فشار کاری برای سیال هوا 0.5 الی 7 بار
- فشار کاری برای سیال آب 0.5 الی 5 بار
- حداکثر ویسکوزیته مایع 20 cst
- محدوده دمای سیال 5- الی 80+ درجه سانتیگراد
- جنس بدنه برنجی فورج (Forged Brass)
- استاندارد عایق H
- ساخت تایوان
ابعاد و اندازه شیر برقی آب یونیدی Unid سری UW
| مدل | سایز اتصال | CV | L | H | D | وزن |
|---|---|---|---|---|---|---|
| UW-10 | 3/8" | 4.5 | 70 mm | 100 mm | 48 mm | 1.0 کیلوگرم |
| UW-15 | 1/2" | 4.5 | 70 mm | 100 mm | 48 mm | 1.0 کیلوگرم |
| UW-20 | 3/4" | 8.6 | 73 mm | 107 mm | 48 mm | 1.14 کیلوگرم |
| UW-25 | 1" | 12 | 100 mm | 112 mm | 48 mm | 1.7 کیلوگرم |
| UW-35 | 1 1/4" | 24 | 125 mm | 113 mm | 48 mm | 2.32 کیلوگرم |
| UW-40 | 1 1/2" | 28 | 125 mm | 118 mm | 48 mm | 2.53 کیلوگرم |
| UW-50 | 2" | 48 | 167 mm | 125 mm | 48 mm | 4.32 کیلوگرم |
جزئیات محصول
اطلاعات کلی
| مدل | UW-35 |
| نوع | شیر برقی تک ضرب |
| عملکرد | نرمالی کلوز |
| کشور سازنده | تایوان |
مشخصات فیزیکی
| جنس بدنه | برنجی |
| ابعاد | 113*113*125 میلیمتر (طول*عرض*ارتفاع) |
| وزن | 2.32 کیلوگرم |
مشخصات فنی
| سیال | آب |
| محدوده دمای سیال | 5- الی 80+ درجه سانتیگراد |
| حداکثر فشار کاری | آب 5 بار | هوا 7 بار |
| نوع برق مصرفی | تک فاز |
| کلاس عایق بندی | H |
| سایز اتصال (اینچ) | 1/4 1 |
