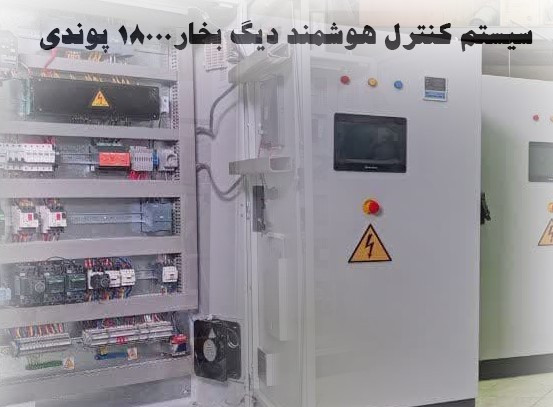

سیستم کنترل هوشمند دیگ بخار 18000LB/HR
برند:KELVIN273
1 سال
توضیحات
سیستم کنترل بویلر بخار و مشعل(PLC)
*کاهش مصرف سوخت بطورمتوسط 12%
*کاهش گازهای آلاینده بطورمتوسط 15%
* افزایش عمر بطورمتوسط 10سال
* افزایش درصد ایمنی بطورمتوسط 40%
* افزایش رفاه بطورمتوسط 45%
با توجه به گسترش سیستم های کنترل در کشورهای توسعه یافته که باعث ارتقای ایمنی، راندمان، راهبری آسان تر و کاهش هزینه های تعمیر و نگهداری شده است، استفاده از سیستم های کنترل پیشرفته توسط شرکت های پیشرو در ساخت بویلر و مشعل مانند John Thompson Boiler، Cochran Boiler، SAACKE و … امری اجتناب ناپذیر بوده است.
در این راستا این شرکت پیشنهاد می نماید از سیستم های کنترل پیشرفته بویلر و مشعل مطابق با مشخصات فنی ذیل استفاده گردد
نقد و بررسی
- سخت افزار سیستم کنترل مورد نظر براساس سری SIEMENS-S7 می باشد و تمامی خروجی ها توسط رله های مختص PLC ایزوله می باشند.
- نرم افزار سیستم کنترل، براساس استانداردهای
ISA-TR4.00.05 -EN 50156-1-API556-FM7650-IEC 61511-NFPA72- NFPA85 – NFPA86
طراحی شده است.
- تمامی آلارم ها، خطاها و رخدادها بر روی سیستم ذخیره گردیده و بصورت تصویری به کاربر اعلام میگردد که میتوان از موارد فوق در جهت کنترل بهینه و نگهداری سیستم استفاده نمود.
- نمودارهای مورد نیاز جهت هماهنگی بخش های مختلف تاسیسات و کنترل بهینه خط تولید به شرح ذیل ارائه میگردد.
| زمان کارکرد مشعل | مصرف برق بر حسب زمان | تغییرات دمای بخار بر حسب زمان |
| زمان کارکرد بویلر | تغییرات دما بخار بر حسب فشار | تغییرات دمای اگزوز بر حسب زمان |
- با استفاده از سیستم کنترل پیشرفته، بویلر همواره در بالاترین سطح راندمان (GRADE A) قرار دارد و این امر باعث کاهش مصرف سوخت و آب و برق، افزایش ایمنی و طول عمر بویلر می گردد.
- با استفاده از تصاویرگرافیکی و ارتباط صوتی، کاربر می تواند با داشتن اطلاعات اولیه نگهداری بویلر، سیستم را به سهولت راهبری نماید.
- درصورتیکه مشتری تمایل به کنترل تمامی اجزا موتورخانه شامل مخزن انبساط، مبدل حرارتی و منابع کویلی، هواساز ، چیلر و … داشته باشد، می تواند از سیستم کنترل یکپارچه (BMS) شرکت پارسه انرژی با سخت افزار SIEMENS-S7 استفاده نماید. این سیستم توانایی ارتباط با پروتکل های مختلف را دارا می باشد.
- آموزش و راه اندازی سیستم بصورت رایگان می باشد.
ویژگی مدار کنترل PLC در دیگ های بخار
- کنترل و نمایش سطح آب داخل بویلر بصورت اتوماتیک
- تنظیم اتوماتیک شعله بر حسب تغییرات فشار و مصرف بخار در سیستم
- نمایش و تغییر سوخت مصرفی بویلر و تنظیم سوخت پایه در صفحه HMI
- مشاهده وجود و یا عدم وجود شعله (پرتو های UV) در صفحه HMI
- تست، نمایش نشتی خط گاز و مشخص نمودن نشتی شیر معیوب در صفحه HMI
- هشدار قطعی و نویز جریان برق، بر روی صفحه HMI
- انتخاب تخلیه تک ضرب بصورت اتوماتیک، دستی و کنترل اتوماتیک سطح HH داخل بویلر
- اعلام خطاهای موجود در سیستم بصورت کاملا مشخص و تفکیکی
- نمایش گام به گام مراحل کارکرد هر یک از قسمت های سیستم بر روی صفحه HMI
- ذخیره خطا های سیستم در حافظه به همراه ساعت و تاریخ وقوع خطا و زمان رفع نقص تا 9999خطا
- نمایش مقدار آب موجود در بویلر
*- سیستم دارای قابلیت های ذیل می باشد که بااضافه نمودن تجهیزات مناسب بر روی بویلر و مشعل بتوان از این قابلیت ها استفاده نماید.
- قابلیت کنترل سایر تجهیزات اعم از دی اریتور، منبع کندانس و…. ( در صورت وجود سنسورها بر روی تجهیزات و تابلوی کنترل مربوطه)
- قابلیت اتصال به شبکه داخلی به منظور کنترل و نمایش دیتاهای مورد نیاز (اینترانت)
- قابلیت اتصال به خط تولید جهت حفظ کیفیت محصول تولیدی و جلوگیری از ایجاد ضایعات
- قابلیت نمایش مقدار سوخت مصرفی و محاسبه راندمان و تلفات سیستم بصورت لحظه ای( در صورت نصب کنتور گاز سیکنال دار بر روی خط گاز)
| ردیف | مشخصات مدار فرمان | واحد | تعداد |
| 1 | PLC سریی 1200 زیمنس به همراه کارت های مربوطه | ست | 1 |
| 2 | صفحه لمسی (HMI) – سایز 10 اینچ | عدد | 1 |
| ردیف | مشخصات مدار قدرت | واحد | تعداد |
| 1 | مدار کامل قدرت جهت الکترو موتور مشعل مارک اشنایدر | ست | 1 |
| 2 | مدار کامل قدرت جهت الکترو موتور پمپ مارک اشنایدر | ست | 1 |
| 3 | کلید اصلی مارک اشنایدر | عدد | 1 |
*- قابلیت اتصال به اتاق کنترل را دارا میباشد.
*شرح تجهزیات مورد نیاز جهت اتصال سیستم PLCبه بویلر که باید توسط خریدار تهیه و نصب گردد.
| ردیف | مشخصات سنسورها و تجهیزات مورد نیاز | واحد | تعداد |
| 1 | ترانسمیتر سطح جهت کنترل آنالوگ سطح آب به ارتفاع 45cm | عدد | 1 |
| 2 | سنسور دما PT100 جهت کنترل دما اگزوز | عدد | 1 |
| 3 | سنسور دما PT100 جهت کنترل فاز بخار | عدد | 1 |
| 4 | سنسور دما PT 100جهت کنترل دمای ورودی آب | عدد | 1 |
| 5 | سنسور ترانسمیتر فشار فاز بخار و خروجی پمپ آب با سیگنال 4 تا 20 میل آمپر | عدد | 3 |
| 6 | سروو موتور M9184 A1019 بهمراه برد کنترل Q7230 | عدد | 1 |
برای کسب اطلاعات فنی بیشتر و اطلاع از قیمت با کارشناسان ما درارتباط باشید
88815516 88815521 88815567
