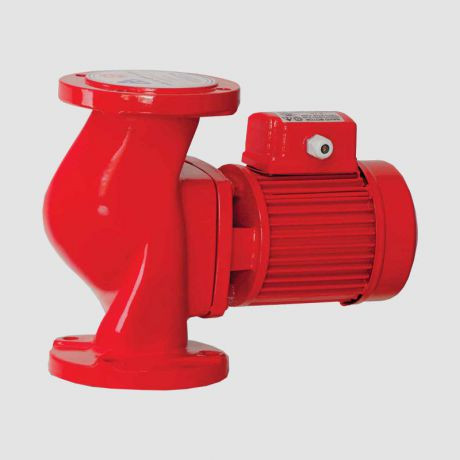

پمپ سیرکولاتور سمنان انرژی 1/2 2 اینچ LD
برند:سمنان انرژی
1 سال
توضیحات
- پمپ سیرکولاتور خطی شفت مستقیم 2 1/2 اینچ تیپ LD
- حداکثر هد 3.3 متر
- حداکثر دبی 22.8 مترمکعب در ساعت
- فاصله ورودی و خروجی 255 میلیمتر
- الکتروموتور 0.16 اسب (120 وات)
نقد و بررسی
نقد و بررسی تخصصی پمپ سیرکولاتور خطی سمنان انرژی سایز 1/2 2 اینچ LD
الکتروموتور های سیرکوله سمنان انرژی ساخت کمپانی نوید موتور با همکاری صنایع پمپ سازی پمپیران میباشد. پمپ های سیرکولاتور (سیرکوله) سمنان انرژی یکی از برند های ایرانی شاخص در این زمینه بوده و همواره با کیفیت مناسب از جمله محصولات رند بازار محسوب میشود. پمپ سیرکولاتور سمنان انرژی از نوع شفت مستقیم بدون کوپلینگ بوده و نیازی به روغنکاری و سرویس دوره ای ندارد. این پمپ ها در سیستم های گرمایشی و مدار بسته آبگرم (مانند موتور خانه، شوفاژ و مدار برگشت آبگرم)، سیستم های تاسیساتی و تهویه مطبوع، شستشوی صنعتی با استفاده از آب داغ و استخر کاربرد داشته و دارای بدنه چدنی، شفت از آلیاژ فولاد ضد زنگ و پروانه پلی کربنات و پلی آمید الیاف دار (مقاوم در برابر خوردگی و رسوبات) می باشند.
پمپ های سیرکولاتور سمنان انرژی مدل LD دارای الکتروموتور های استاندارد ساخت نوید موتور از نوع القایی چهار پل همراه با 1340 دور در دقیقه با کلاس سیم پیچی F همراه با ترموگارد و درجه حفاظتی IP54 بوده و از نوع تک فاز با قدرت 0.12 کیلووات معادل 1/6 اسب بخار میباشد. حداکثر دمای سیال در این پمپ +95 درجه سانتیگراد بوده و دارای حداکثر فشار کاری 10 بار همراه با حداکثر هد 3.3 متر و حداکثر دبی آبدهی 22.8 متر مکعب در ساعت میباشد.
ویژگی های پمپ سیرکولاتور خطی سمنان انرژی سایز 1/2 2 اینچ (فلنچ) مدل LD
- مناسب جهت آبگرم شوفاژ و برگشت آبگرم مصرفی
- بدنه و محفظه چدنی همراه با پروانه پلی آمید
- دارای محور استیل و آب بندی با سیل مکانیکی
- ساختار یکپارچه الکتروموتور و پروانه بدون کوپلینگ
- کارکرد بهصورت دائم کار (بدون نیاز به روغن کاری)
- فاصله ورودی و خروجی 255 میلیمتر
- اتصال ورودی و خروجی فلنچی 1/2 2 اینچ
- حد اکثر هد 3.3 متر و آبدهی 22.8 متر مکعب در ساعت
منحنی هد و دبی پمپ سیرکوله سمنان انرژی 2 1/2 اینچ سری LD
ابعاد و اندازه پمپ سیرکولاتور خطی سمنان انرژی 2 1/2 اینچ مدل LD
| DN | D | K | d | n*m | b | c | h | L |
|---|---|---|---|---|---|---|---|---|
| 2 1/2" | 155 | 130 | 112 | 4*15 | 100 | 80 | 255 | 255 |
نقشه انفجاری پمپ سیرکوله بدون واسطه (شفت مستقیم) سمنان انرژی
| شماره قطعه | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| نام قطعه | کاور پروانه | پروانه موتور | براکت | بلبرینگ | استاتور کامل | روتور کامل | بلبرینگ | واشر کاغذی |
| تعداد | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| شماره قطعه | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| نام قطعه | فلنچ | سیل مکانیکی | واشر | پروانه پمپ | واشر خورشیدی | مهره | آبدان | ترمینال باکس |
| تعداد | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| شماره قطعه | 17 | 18 | 19 | 20 | 21 | 22 | 23 | |
| نام قطعه | واشر لاستیکی | پیچ M8*20 | پیچ غلطکی | پیچ | پیچ | خار محور | پیچ آچارخور | |
| تعداد | 1 | 8 | 4 | 2 | 4 | 1 | 2 |
جزئیات محصول
اطلاعات کلی
| مدل | 1/2 2" LD |
| نوع | پمپ سیرکولاتور تک دور شفت مستقیم |
| عملکرد | مدار شوفاژ / برگشت آبگرم |
| کشور سازنده | ایران |
مشخصات فیزیکی
| جنس پروانه | پلی آمید |
| جنس بدنه | چدنی |
| ابعاد | 380*440*270 میلیمتر |
| وزن | 28 کیلوگرم |
مشخصات فنی
| محدوده دمای سیال | 2+ الی 90+ درجه سانتیگراد |
| هد | 3.3 متر |
| دبی | 22.8 متر مکعب در ساعت |
| نوع برق مصرفی | تک فاز |
| آمپر برق مصرفی | 1 |
| قدرت موتور (وات) | 120 وات |
| قدرت موتور (اسب) | 0.16 اسب |
| سایز اتصال (اینچ) | 1/2 2 |
| نوع اتصال | فلنچ |
خدمات پس از فروش
| گارانتی | نوید موتور |
| مدت زمان گارانتی | 1 سال ضمانت |
