دستهبندی: سیستم های گرمایشی

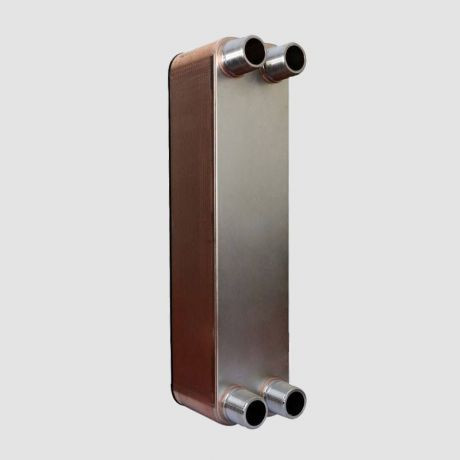

مبدل حرارتی صفحه ای هپاکو مدل HP1500
برند:هپاکو
12 ماه
توضیحات
- مبدل صفحهای حرارتی استنلس استیل
- ظرفیت 750,000 کیلوکالری
- ورودی و خروجی 2 اینچ
- دبی 15,000 لیتر در ساعت
نقد و بررسی
نقد و بررسی تخصصی مبدل حرارتی صفحهای هپاکو ظرفیت 750,000 کیلوکالری مدل HP-1500
مبدل های حرارتی صفحهای هپاکو با راندمان حرارتی بالا و بازدهی مناسب جایگزین مناسبی برای مبدل های حرارتی رایج (مانند مبدل های پوسته و لوله، منابع دو جداره، منابع کویلی) میباشند. این مبدلها می توانند به صورت لحظه ای، سریع و کاملاً بهداشتی (تمام سطوح مبدل های حرارتی هپاکو از جنس استنلس استیل 316 می باشد) آب گرم مصرفی را تامین نمایند. مبـدل هـای حرارتـی صفحهای هپاکو از نوع یکپارچه (Brazed) نسل جدید و پربازده مبدل های حرارتی صفحه ای است که با ضریب انتقال حرارت کلی 5000W/M2C دارای راندمان بسیار زیادی در انتقال گرما بین دو سیال میباشد.
مبدلهــای حرارتــی هپا کــو بــا تحمــل فشــار کارکرد دائــم تــا bar 30 و فشــار تســت bar 45 دارای محدوده کارکــرد دمائی -196 الی +200 درجه سانتیگراد میباشد. این مبدل ها با عمر بالا، دوام در کارآیی و راندمان، همچنین رسوب پذیری پائین بهترین انتخاب برای فرآیندهای انتقال گرما میباشند.
کاربرد های اصلی مبدل های حرارتی صفحهای هپاکو در صنعت تهویه مطبوع و سرد خانه با افزایش COP سیکل سرمایی، هیت پمپها (Heat Pump)، استخر، جکوزی، گرمایش از کف، گرمایش خورشیدی، نیروگاههای بادی و ...، بازیابی انرژی گرمایی خشک کن هوای فشرده (جایگزین 3 مبدل حرارتی)، خنککن روغنهای هیدرولیک و صنعتی، ماشینهای برش و جوشکاری با لیزر، سیستمهای ORC، پیل سوختی، صنایع غذائی، دارویی و شیمیائی، نفت، گاز و پتروشیمی، صنایع فولاد و ... میباشد.
بــرای اســتفاده از حداکثــر راندمــان مبــدل هــای حرارتــی هپاکو جریان در دو مدار بصورت موازی و با جهت مخالف یکدیگر، نصب بصورت ایستاده و اســتفاده از فیلتر صافی مناسب با فیلتر از جنس استنلس استیل الزامی است.
مبدل حرارتی صفحهای هپاکو مدل HP-1500 دارای توان حرارتی 750,000 کیلوکالری در ساعت و دبی آب مصرفی 15,000 لیتر در ساعت می باشد.
ویژگی های مبدل حرارتی صفحهای یکپارچه (Brazed) هپاکو
- ضریب انتقال حرارت کلی 5000W/M2C
- ساخته شده از استیل 316
- راندمان 95 درصد
- تا 40 درصد صرفه جویی در مصرف انرژی
- ابعاد کوچک در مقایسه با سایر مبدل های حرارتی
- تحمل فشار کارکرد 30 بار
- محدوده کارکــرد دمائی -196 الی +200 درجه سانتیگراد
دیاگرام مبدل حرارتی صفحه ای هپاکو
| مدل | لیتر در ساعت | S (Inch) | B (Inch) | H (mm) | W (mm) | D (mm) | kcal/hr |
|---|---|---|---|---|---|---|---|
| HP-40 | 400 | 1/2" | 3/4" | 193 | 84 | 45.8 | 20.000 |
| HP-50 | 500 | 3/4" | 3/4" | 193 | 84 | 50.4 | 25.000 |
| HP-60 | 600 | 3/4" | 3/4" | 193 | 84 | 55 | 30.000 |
| HP-80 | 800 | 3/4" | 3/4" | 193 | 84 | 68.8 | 40.000 |
| HP-100 | 1000 | 3/4" | 3/4" | 193 | 84 | 91.8 | 50.000 |
| HP-120 | 1200 | 3/4" | 3/4" | 193 | 84 | 101 | 60.000 |
| HP-150 | 1500 | 3/4" | 3/4" | 193 | 84 | 105.6 | 75.000 |
| HP-200 | 2000 | 1" | 1 1/4" | 311 | 111 | 64.2 | 100.000 |
| HP-250 | 2500 | 1" | 1 1/4" | 311 | 111 | 73.4 | 125.000 |
| HP-300 | 3000 | 1" | 1 1/4" | 311 | 111 | 87.2 | 150.000 |
| HP-350 | 3500 | 1" | 1 1/4" | 311 | 111 | 101 | 175.000 |
| HP-400 | 4000 | 1" | 1 1/4" | 311 | 111 | 114.8 | 200.000 |
| HP-500 | 5000 | 1 1/4" | 1 1/4" | 527 | 120 | 91.8 | 250.000 |
| HP-600 | 6000 | 1 1/4" | 1 1/4" | 527 | 120 | 110.2 | 300.000 |
| HP-750 | 7500 | 2" | 2" | 530 | 250 | 68.2 | 375.000 |
| HP-900 | 9000 | 2" | 2" | 530 | 250 | 82.0 | 475.000 |
| HP-1200 | 12000 | 2" | 2" | 530 | 250 | 105 | 600.000 |
| HP-1500 | 15000 | 2" | 2" | 530 | 250 | 128 | 750.000 |
| HP-1800 | 18000 | 2" | 2" | 530 | 250 | 174 | 900.000 |
جزئیات محصول
اطلاعات کلی
| مدل | HP-1500 |
| نوع | مبدل صفحهای آب به آب |
| عملکرد | گرمایش آبگرم |
| کشور سازنده | تایوان |
مشخصات فیزیکی
| جنس بدنه | استنلس استیل 316 |
| ابعاد | 530*250*128 میلیمتر (طول*عرض*عمق) |
| وزن | 27 کیلوگرم |
مشخصات فنی
| محدوده دمای سیال | -196 الی +200 درجه سانتیگراد |
| ظرفیت گرمایش | 750,000 کیلوکالری |
| دبی آب مصرفی | 15000 لیتر در ساعت |
| ورودی و خروجی طرف داغ | 2 اینچ |
| ورودی و خروجی طرف سرد | 2 اینچ |
خدمات پس از فروش
| گارانتی | هپاکو |
| مدت زمان گارانتی | 12 ماه ضمانت |
