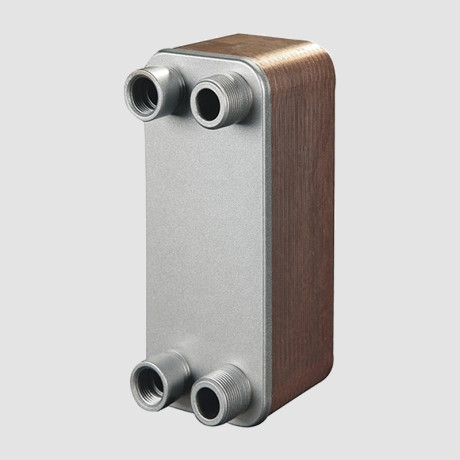

مبدل حرارتی صفحه ای هایواتر HW 14-40-120
برند:هایواتر
12 ماه
توضیحات
- مبدل صفحهای حرارتی استنلس استیل 316
- ظرفیت 60.000 کیلوکالری
- ورودی و خروجی طرف سرد 3/4 اینچ
- ورودی و خروجی طرف داغ 3/4 اینچ
- دبی 1200 لیتر در ساعت
نقد و بررسی
نقد و بررسی تخصصی مبدل حرارتی صفحهای هایواتر مدل HW 14-40-120
مبدل حرارتی صفحهای هایواتر Hiwater مدل HW 14-40-120 یکی از کارآمدترین تجهیزات تبادل حرارت است که برای تأمین آب گرم بهداشتی، گرمایش استخر، سیستمهای گرمایش از کف و فرآیندهای صنعتی مورد استفاده قرار میگیرد. این مبدل با طراحی فشرده و راندمان بالای حرارتی، جایگزین مناسبی برای مبدلهای حجیم و قدیمی در موتورخانهها و سیستمهای تأسیساتی محسوب میشود.
ساختار این مبدل از صفحات استنلس استیل 316 تشکیل شده که علاوه بر افزایش راندمان انتقال حرارت، مقاومت بالایی در برابر خوردگی، رسوبگذاری و دماهای بالا دارد. استفاده از گسکتهای مقاوم در برابر حرارت و فشار امکان باز شدن و نظافت دورهای مبدل را فراهم کرده و هزینههای نگهداری را به حداقل میرساند.
یکی از ویژگیهای مهم مبدل صفحهای هایواتر Hiwater، استفاده از جریان مخالف برای افزایش راندمان انتقال حرارت است. این طراحی باعث کاهش افت فشار، بهبود عملکرد سیستم و کاهش مصرف انرژی در مقایسه با مبدلهای حرارتی قدیمیتر میشود.
مبدل حرارتی صفحهای هایواتر Hiwater مدل HW 14-40-120 با بهرهگیری از متریال مقاوم، طراحی مهندسیشده و ظرفیت حرارتی بالا، یکی از بهترین گزینهها برای تأمین آب گرم و تبادل حرارت در سیستمهای گرمایشی و سرمایشی است. راندمان بالا، کاهش مصرف انرژی، ابعاد فشرده و امکان نظافت دورهای از ویژگیهایی است که این مبدل را به انتخابی ایدهآل برای تأسیسات صنعتی و ساختمانی تبدیل کرده است.
مبدلهــای حرارتــی هایواتر Hiwater بــا تحمــل فشــار کارکرد دائــم تــا bar 30 و فشــار تســت bar 45 دارای محدوده کارکــرد دمائی -196 الی +200 درجه سانتیگراد میباشد. این مبدل ها با عمر بالا، دوام در کارآیی و راندمان، همچنین رسوب پذیری پائین بهترین انتخاب برای فرآیندهای انتقال گرما میباشند.
مبدل حرارتی صفحهای هایواتر مدل HW 14-40-120 دارای دبی آب مصرفی 1200 لیتر در ساعت و توان حرارتی 60,000 کیلوکالری در ساعت میباشد.
ویژگی های مبدل حرارتی صفحهای یکپارچه (Brazed) هایواتر
- ساخته شده از استیل 316
- راندمان 95 درصد
- تا 40 درصد صرفه جویی در مصرف انرژی
- ابعاد کوچک در مقایسه با سایر مبدل های حرارتی
- تحمل فشار کارکرد 30 بار
- محدوده کارکــرد دمائی -196 الی +200 درجه سانتیگراد
دیاگرام مبدل حرارتی صفحه ای هایواتر
| مدل | لیتر در ساعت | S (Inch) | B (Inch) | kcal/hr |
|---|---|---|---|---|
| HW 14-16-40 | 400 | 3/4" | 3/4" | 20.000 |
| HW 14-20-60 | 600 | 3/4" | 3/4" | 30.000 |
| HW 14-26-80 | 800 | 3/4" | 3/4" | 40.000 |
| HW 14-36-100 | 1000 | 3/4" | 3/4" | 50.000 |
| HW 14-40-120 | 1200 | 3/4" | 3/4" | 60.000 |
| HW 14-42-150 | 1500 | 3/4" | 3/4" | 75.000 |
| HW 27-24-200 | 2000 | 1" | 1 1/4" | 100.000 |
| HW 27-28-250 | 2500 | 1" | 1 1/4" | 125.000 |
| HW 27-34-300 | 3000 | 1" | 1 1/4" | 150.000 |
| HW 27-44-350 | 3500 | 1" | 1 1/4" | 175.000 |
| HW 27-54-400 | 4000 | 1" | 1 1/4" | 200.000 |
| HW 27-78-500 | 5000 | 1 1/4" | 1 1/4" | 250.000 |
| HW 95-30-600 | 6000 | 1 1/4" | 1 1/4" | 300.000 |
| HW 95-38-750 | 7500 | 2" | 2" | 375.000 |
| HW 95-48-1000 | 10000 | 2" | 2" | 450.000 |
جزئیات محصول
اطلاعات کلی
| مدل | HW 14-40-120 |
| نوع | مبدل صفحهای آب به آب |
| عملکرد | گرمایش آبگرم مصرفی |
| کشور سازنده | چین |
مشخصات فیزیکی
| جنس بدنه | استنلس استیل 316 |
مشخصات فنی
| محدوده دمای سیال | -196 الی +200 درجه سانتیگراد |
| ظرفیت گرمایش | 60,000 کیلوکالری |
| دبی آب مصرفی | 1200 لیتر در ساعت |
| ورودی و خروجی طرف داغ | 3/4 اینچ |
| ورودی و خروجی طرف سرد | 3/4 اینچ |
خدمات پس از فروش
| گارانتی | شرکتی |
| مدت زمان گارانتی | 12 ماه ضمانت |
